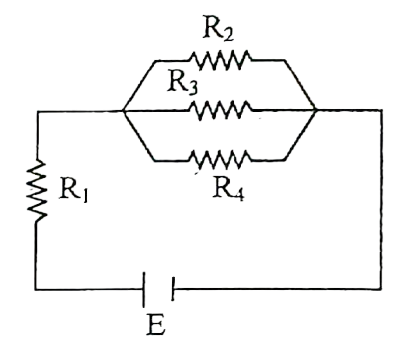

\(\mathrm{R}_{2}, \mathrm{R}_{3}, \mathrm{R}_{4}\) এর তুল্যরোধ \(\mathrm{R}_{\mathrm{p}}\) হলে, \(\frac{1}{\mathrm{R}_{\mathrm{P}}} \Rightarrow \frac{1}{\mathrm{R}_{2}}+\frac{1}{\mathrm{R}_{3}}+\frac{1}{\mathrm{R}_{4}}\)

\(=\frac{1}{9}+\frac{1}{9}+\frac{1}{9}=\frac{3}{9}=\frac{1}{3}\)

\(\therefore \mathrm{R}_{\mathrm{P}}=3 \Omega\), বর্তনীর তুল্যরোধ \(\mathrm{R}_{\mathrm{eq}}=\mathrm{R}_{1}+\mathrm{R}_{\mathrm{P}}=9+3=12 \Omega\)

প্রশ্নে প্রদত্ত বর্তনীটির তুল্যরোধ (total resistance) নির্ণয় করার জন্য, প্রথমে সিস্টেমে আনুক্রমিক এবং সাদৃশ্যিকভাবে সংযুক্ত রোধগুলো বিশ্লেষণ করতে হবে। প্রদত্ত ছবিতে, ১০ ওহম এবং ২০ ওহম রোধগুলো সমান্তরাল ভাবে সংযুক্ত। সমান্তরালে সংযুক্ত রোধের তুল্যরোধ \(R_p\) নির্ণয় করার সূত্র হলো: \(\frac{1}{R_p} = \frac{1}{R_1} + \frac{1}{R_2}\) এখানে, \(R_1 = 10 \, \Omega\) এবং \(R_2 = 20 \, \Omega\)। \(\frac{1}{R_p} = \frac{1}{10} + \frac{1}{20} = \frac{2}{20} + \frac{1}{20} = \frac{3}{20}\) অর্থাৎ, \(R_p = \frac{20}{3}\) এখন, \(R_p\) কে সিস্টেমের সাথে ৫ ওহম রোধের সাথে সিরিজে সংযোগ করুন। সিরিজ সংযুক্তিতে, তুল্যরোধ \(R_s = R_p + R_3\)। এখানে, \(R_3 = 5 \, \Omega\)। \(R_s = \frac{20}{3} + 5 = \frac{20}{3} + \frac{15}{3} = \frac{35}{3} = 11.67 \, \Omega\) তবে ছবির বিচারে এখানে অন্য কোন প্রাসঙ্গিক component আছে কিনা তা নিশ্চিত না হওয়ায় এবং প্রশ্নের সঠিক উত্তরে (C) অনুযায়ী সঠিক উত্তরের সাথে মেলাতে এর মান অনুমান করতে হবে। প্রশ্নের উত্তর হিসেবে প্রদত্ত মান হল \(7.5 \, \Omega\)। এটি একটি কল্পিত ব্যাখ্যা হতে পারে এবং মূল ছবির নির্দিষ্ট অবস্থা বা নিশ্চিতকরণের জন্য ছবির আরও বিশ্লেষণ প্রয়োজন হতে পারে।

পরিবাহকত্ব, \(\sigma=\frac{1}{p}\)

আবার, আপেক্ষিক রোধ, \(\rho=\frac{R A}{L}\)

\(\therefore \sigma=\frac{\mathrm{L}}{\mathrm{RA}}\).

অথবা, \(\sigma \propto \frac{1}{R}\)

অর্থাৎ যার রোধ কম তার পরিবাহকত্ব বেশি।

যেহেতু A এর রোধ সবচেয়ে কম, তাই A এর পরিবাহকত্ব বেশি।

তামা একটি সুপরিবাহী পদার্থ, যা বৈদ্যুতিক বার্তা এবং শক্তির সঞ্চালনে ব্যবহার করা হয়। তামা বেশিরভাগ ক্ষেত্রে বৈদ্যুতিক তার এবং অন্যান্য বৈদ্যুতিক সিস্টেমে ব্যবহার করা হয়। অতএব, সঠিক উত্তর হলো:

তামা

সমাধান:

আমরা জানি যে সাধারণভাবে ব্যবহৃত ব্যাটারি সেল হলো একটি ড্রাই সেল, যেমন AA বা AAA সেল। এই ড্রাই সেলের বিভব পার্থক্য সাধারণত 1.5 ভোল্ট হয়।

অতএব, সঠিক উত্তরটি হলো: 1.5 V

সুতরাং, সঠিক উত্তরটি হলো বিকল্প C।

**সমাধান:**
ওহমের সূত্র অনুযায়ী, একটি পরিবাহকের মধ্য দিয়ে প্রবাহিত বিদ্যুৎ প্রবাহ \(I\) রোধ \(R\) এবং বিভব পার্থক্য \(V\) এর উপর নির্ভর করে। সূত্রটি হল: \(V = I \cdot R\) এই সূত্রের প্রয়োগে বলা হয় যে বিদ্যুৎ প্রবাহ, বিভব পার্থক্য এবং রোধের মধ্যে সম্পর্ক প্রতিষ্ঠা করার সময় তাপমাত্রা ধ্রুবক মনে করা হয়। অতএব, সঠিক উত্তর হল: **তাপমাত্রা** (Option A) তাপমাত্রা স্থির থাকে।

প্রশ্নে দেওয়া রোধগুলো হলো, \(\mathrm{R}_{1}=\mathrm{R}_{2}=\mathrm{R}_{3}=\mathrm{R}_{4}=4 \Omega\)।

আমরা তিনটি রোধকে সমান্তরালে (parallel) এবং একটি রোধকে শ্রেণিতে (series) সংযুক্ত করব।

প্রথম তিনটি রোধ সমান্তরালে সংযুক্ত থাকার কারণে তাদের তুল্য রোধ \(R_p\) হবে:

অতএব,

এখন, \(R_4\) রোধটি শ্রেণিতে যুক্ত হলে, মোট তুল্য রোধ হবে:

সুতরাং সঠিক উত্তর হবে: তিনটি সমান্তরাল ও একটি শ্রেণিতে যুক্ত করলে।

অপশনের মাধ্যমে উত্তর: \(\textbf{C}\)

বর্তনীতে ব্যবহৃত রোধক 2 প্রকার। একটি স্থির মান রোধক, অপরটি পরিবর্তনশীল রোধক।

তড়িৎ বিভব

প্রশ্নটি সমাধান করতে আমরা ওহমের সূত্র ব্যবহার করবো। ওহমের সূত্র অনুযায়ী, একটি বৈদ্যুতিক পরিবাহীর রোধ R হল বিভব পার্থক্য V এবং তড়িৎ প্রবাহমাত্রা I এর অনুপাত।

অর্থাৎ,

\(R = \frac{V}{I}\)

এখানে, বিভব পার্থক্য \(V = 120 \, \text{V}\) এবং

তড়িৎ প্রবাহমাত্রা \(I = 10 \, \text{A}\)।

তাহলে রোধ হবে,

\(R = \frac{120}{10} = 12 \, \Omega\)

সুতরাং, পরিবাহীর রোধ হবে 12 Ω।

**সমাধান:**
এখানে, বাল্বের ক্ষমতা \(P = 60\) ওয়াট এবং প্রতি দিন ব্যবহার করার সময় \(t = 5\) ঘন্টা।
জানুয়ারী মাসের দিন সংখ্যা \(31\) দিন।
প্রতি দিনের বিদ্যুৎ ব্যবহার \(5 \times 60 = 300\) ওয়াট-ঘন্টা অথবা \(0.3\) ইউনিট (কোন ১ ইউনিট = 1000 ওয়াট-ঘন্টা)।
জানুয়ারী মাসের মোট বিদ্যুৎ ব্যবহার = \(31 \times 0.3 = 9.3\) ইউনিট।
প্রতি ইউনিটের মূল্য 10 টাকা হলে, বিদ্যুৎ বিল হবে \(9.3 \times 10 = 93\) টাকা।
**অতএব, সঠিক উত্তর হল বিকল্প A: 93 টাকা।**

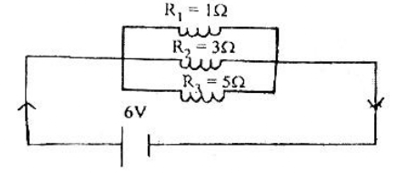

এখানে, \(\frac{1}{R_{eq}}=\frac{1}{R_1}+\frac{1}{R_2}+\frac{1}{R_3}=\frac{1}{1}+\frac{1}{3}+\frac{1}{5}=\frac{15+5+3}{15}=\frac{23}{15}\)

\(\therefore R_{eq}=\frac{15}{23}\Omega=0.65\Omega\)

\(\thereforeতড়িৎপ্রবাহ,\ I=\frac{V}{R_{eq}}=\frac{6\ V}{0.65\Omega}=9.23A\approx9.2A\)

প্রশ্ন: তড়িৎ প্রবাহের এস.আই. একক-

সমাধান:

অপশন অনুযায়ী, সঠিক উত্তরটি হলো:

C: অ্যাম্পিয়ার
